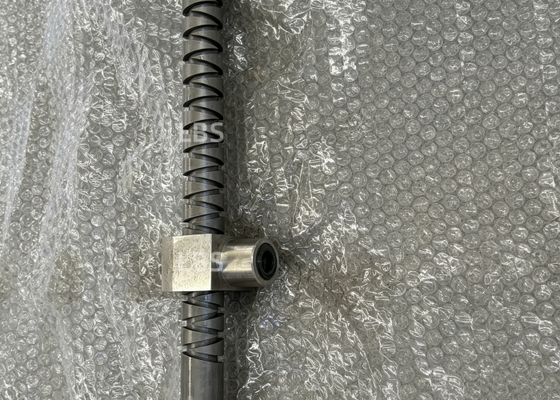

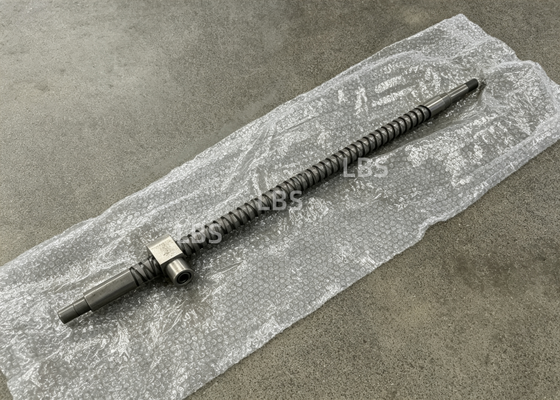

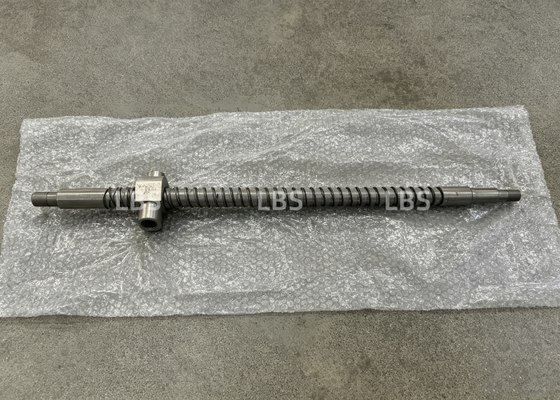

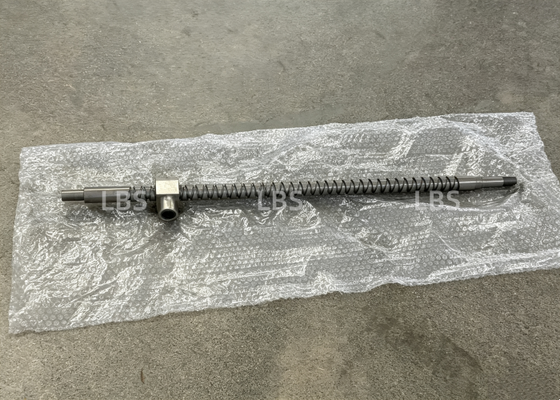

Eje de transmisión de acero C45 de alta resistencia con tornillo de potencia de estría involuta externa DIN5482 TR80×16 para transmisión de cabrestante de alta resistencia

1. Descripción

Este eje de transmisión de alta resistencia (Nº de pieza 476591) está fabricado en acero al carbono C45, diseñado con rosca de tornillo de potencia TR80×16 y estría involuta externa DIN5482 B40×36. Sigue estrictamente la norma de tolerancia general NS-ISO 2768-mK, rugosidad superficial Ra3.2. Mecanizado de precisión para sistemas de transmisión de potencia mecánica y cabrestantes. Peso calculado 94 kg, cada dimensión y parámetro de estría se inspeccionan completamente para garantizar una salida de par estable en condiciones de trabajo de carga pesada.

2. Parámetro

3. Ventaja

1. Blanco de acero al carbono C45 de alta calidad, excelente resistencia a la tracción y a la torsión. Puede soportar un gran par cíclico en condiciones de trabajo marinas e industriales de carga pesada, resistir la deformación y la fractura durante la operación continua prolongada.
2. Estría involuta externa estándar DIN5482 grado 9. Distribución uniforme de la carga del perfil del diente, pequeño juego de transmisión, transferencia de par estable. Se dispone de un informe completo de inspección de estrías para cada lote, todas las dimensiones de la estría, incluido el valor de medición sobre pasador, son rastreables.
3. Rosca de tornillo de potencia trapezoidal TR80×16. Buena resistencia al desgaste, puede realizar un movimiento compuesto rotatorio a lineal, fiable para el mecanismo de accionamiento de cabrestante tipo tornillo de potencia.
4. Sigue estrictamente la especificación de tolerancia NS-ISO 2768-mK y el acabado superficial Ra3.2. Menor coeficiente de fricción, reduce la abrasión de los componentes durante el movimiento alternativo, extiende en gran medida la vida útil de las piezas de acoplamiento.
5. Estricto control de calidad interno en varios pasos. Inspeccionamos la dimensión de la rosca, el parámetro de la estría, la calidad de la superficie y la rectitud general del eje antes del envío. Aceptamos modificaciones personalizadas basadas en el dibujo original, capaces de copiar repuestos de eje de ultramar no estándar.
6. Estructura especialmente optimizada para equipos de elevación marinos en alta mar, compatible con el sistema de cabrestante de tambor doble Lebus, buena adaptabilidad para entornos de sitio hostiles.

4. Aplicación

Este eje de transmisión C45 sirve como pieza de repuesto central de transmisión de potencia, ampliamente utilizado para cabrestantes de cubierta marina, cabrestantes de elevación de plataformas en alta mar, cabrestantes industriales de alta resistencia, cabrestantes de tambor con ranura para cuerda doble Lebus, maquinaria de elevación y elevación, equipos de actuador accionados por tornillo de potencia.
Se adapta a varios escenarios industriales de alta resistencia, incluidas operaciones en cubierta de barcos, proyectos de ingeniería en alta mar, equipos de elevación portuaria, maquinaria de manipulación de materiales de alta resistencia. Adecuado como pieza de repuesto para el sistema de transmisión de cabrestante Evotec original, también disponible para ensamblaje de transmisión mecánica de nuevos proyectos.
