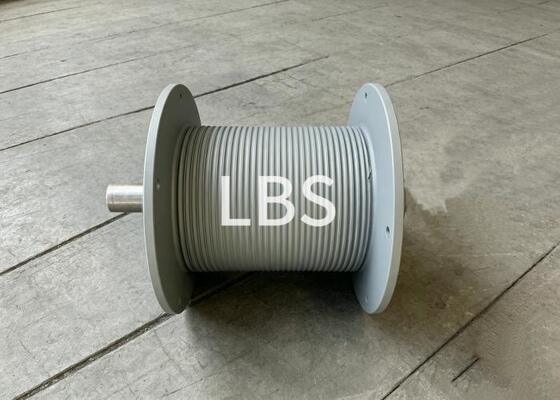

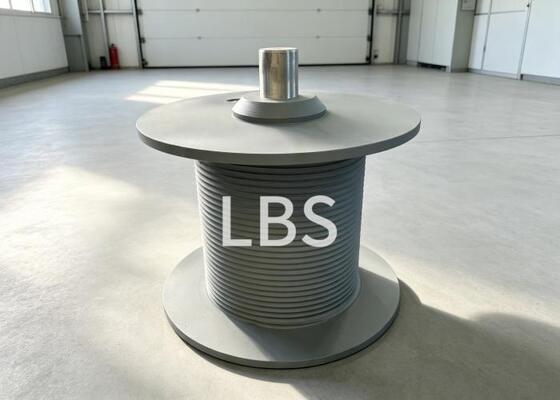

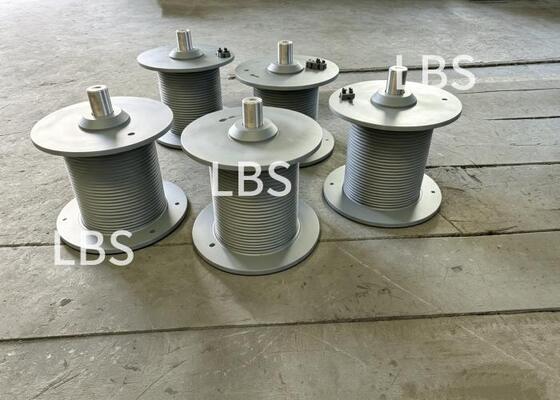

Tambor de cabrestante Lebus doble plegado de alta carga para mano izquierda de 45°, tambor soldado de alta resistencia Q345B

1. Descripción

Este tambor de cabrestante está fabricado con acero Q345B, diseñado para cable de acero para mano derecha de 10,3 mm de diámetro con 30 vueltas de enrollado. Adopta una ranura Lebus doble plegada para mano izquierda de 45°. El diámetro del fondo de la ranura es de 246 mm y el paso de la ranura es de 10,5 mm. Observado desde el lado montado en el motor, la rotación del tambor en sentido antihorario corresponde a la operación de elevación del cabrestante. El punto de anclaje del cable está dispuesto en el lado montado en el motor. La fuerza máxima de tracción de un solo cable del tambor alcanza las 2,8 toneladas. La longitud efectiva de la ranura es de 315 mm, la longitud total del tambor es de 371 ± 0,5 mm. Se reservan diez orificios roscados M12-6H con una profundidad de roscado de 24 en la brida de montaje del motor para el ensamblaje del motor. Las ranuras Lebus doble plegadas mecanizadas de precisión garantizan un enrollado ordenado del cable en múltiples capas, evitando saltos de cable y enrollado desordenado. Es un componente central integrado para cabrestantes de elevación pequeños y medianos.

2. Parámetro

3. Ventaja

Diseñado para sistemas de cabrestantes de elevación de tamaño compacto, este tambor de cabrestante soldado Q345B ofrece una resistencia mecánica confiable bajo ciclos de elevación frecuentes. Su ranura Lebus doble plegada para mano izquierda de 45° mecanizada con precisión permite un enrollado estable del cable en múltiples capas, eliminando eficazmente los saltos de cable, el solapamiento y los daños por extrusión para extender la vida útil del cable. La disposición optimizada de la estructura sitúa el punto de anclaje del cable en el lado montado en el motor, lo que coincide perfectamente con el requisito de rotación de elevación en sentido antihorario. Clasificado para una capacidad de carga de un solo cable de 2,8 toneladas, el tambor mantiene un rendimiento estable bajo cargas dinámicas repetidas. Los orificios de montaje M12 pre-mecanizados garantizan una conexión de alta precisión con el motor de accionamiento para un ensamblaje sencillo. La robusta construcción de acero Q345B ofrece una buena soldabilidad y rigidez estructural para resistir la deformación durante las operaciones diarias de elevación.

4. Aplicación

Este tambor de cabrestante Lebus doble plegado está diseñado específicamente para cabrestantes de elevación compactos, cabrestantes marinos pequeños y maquinaria de construcción móvil donde el enrollado ordenado del cable en múltiples capas y las dimensiones de instalación compactas son un requisito operativo crítico. La ranura Lebus doble plegada para mano izquierda de 45° con 30 vueltas de enrollado la hace particularmente adecuada para cabrestantes de cubierta de tamaño pequeño, donde los sistemas de cabrestante deben manejar operaciones de elevación cíclicas frecuentes. En equipos marinos de servicio ligero y maquinaria de elevación móvil, la geometría de la ranura Lebus garantiza un rendimiento de enrollado constante en toda la profundidad de la capa. Para los operadores que buscan un cuerpo de tambor integrado de alta resistencia que combine una capacidad de carga de un solo cable de 2,8 toneladas con una gestión de cable de precisión, este tambor ofrece una fiabilidad probada en campo en entornos marinos ligeros y entornos industriales móviles exigentes.
