Tambor de elevación Lebus de doble pliegue de alta precisión y resistente al desgaste, antideformación y anti-desorden de cuerda

1. Descripción del producto

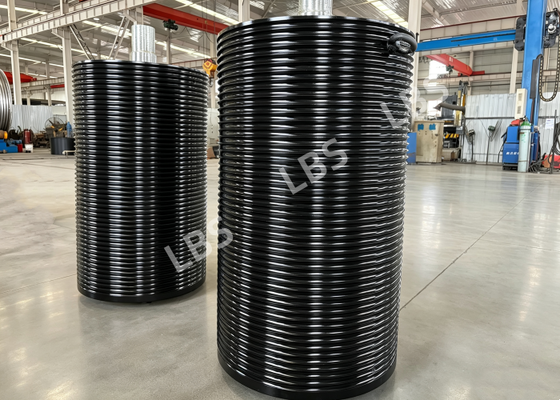

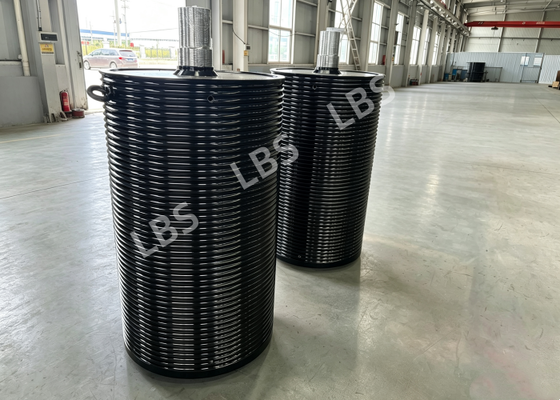

Este tambor de elevación Lebus es un tambor de cable de acero soldado de alta calidad especialmente desarrollado para mecanismos de elevación de grúas. Está fabricado con acero de baja aleación de alta resistencia Q355C con clase de trabajo M4 para operaciones de elevación medianas y pesadas. El barril está mecanizado de precisión con ranuras paralelas Lebus para cuerda de mano derecha. El diámetro de la raíz de la ranura es de 750 mm con 46 ranuras estándar y un paso de 26 mm. Está perfectamente diseñado para el enrollado de cable de acero multicapa, eliminando fundamentalmente fallos comunes como aplastamiento del cable de acero, mordedura de cuerda, enrollado cruzado y salto de cuerda.

El conjunto está soldado integralmente por el barril, las placas laterales izquierda y derecha, el eje y los componentes de la placa de presión. Preferiblemente, el barril se enrolla a partir de una sola placa de acero para una integridad estructural superior. Todas las soldaduras a tope cumplen con el estándar de soldadura Clase 1 y pasan la inspección END. Después de la soldadura, el conjunto se somete a un tratamiento de alivio de tensiones general para eliminar las tensiones internas de soldadura, seguido de un mecanizado de precisión integrado para controlar estrictamente la coaxialidad y la excentricidad.

Fabricado completamente de acuerdo con el estándar de tambor de grúa JB/T9006-2013, ofrece una estabilidad excepcional, baja tasa de fallos y una larga vida útil, ampliamente aplicado a grúas de ingeniería, maquinaria portuaria y cabrestantes de elevación marinos.

750mm

3. Ventajas del producto

(1) Diseño de ranura paralela Lebus: Guía el cable de acero multicapa para un enrollado ordenado, reduce la abrasión y la extrusión del cable de acero, extiende la vida útil de la cuerda y previene el enrollado cruzado y el salto de cuerda.

(2) Material base de alta resistencia Q355C: Buena tenacidad a bajas temperaturas y resistencia al impacto, adecuado para condiciones de trabajo en exteriores, puertos y mar.

(3) Proceso de soldadura de alto estándar: Soldaduras Clase 1 con inspección END post-soldadura. El tratamiento térmico general después de la soldadura elimina las tensiones internas de soldadura y evita la deformación del barril.

(4) Mecanizado de precisión integrado: Mecanizado en una sola configuración después de la soldadura y el tratamiento térmico para garantizar la coaxialidad y la excentricidad, reduciendo la vibración operativa.

(5) Fabricación conforme a las normas de grúas: Producido estrictamente según los estándares nacionales de tambores de grúas con criterios de desecho claros para una operación y mantenimiento más seguros del equipo.

(6) Estructura soldada modular: Compuesta por placas laterales y barril separados, con alta rigidez estructural y gran capacidad de carga.

4. Aplicación del producto

Este tambor de cabrestante de elevación con ranura paralela Lebus es adecuado para una amplia gama de condiciones de elevación pesada. Se utiliza principalmente para sistemas de cabrestantes de elevación de grúas móviles y grúas sobre orugas, y también es compatible con grúas pórtico, equipos de elevación portuaria, dispositivos de elevación de ingeniería y cabrestantes de elevación de plataformas marinas. Beneficiándose de la tenacidad a bajas temperaturas y la resistencia al impacto del acero de alta resistencia Q355C junto con el rendimiento estable de la disposición de la cuerda de las ranuras de precisión, se adapta perfectamente a entornos hostiles, incluidos sitios al aire libre, puertos húmedos y condiciones marinas complejas. Garantiza continuamente la estabilidad y la seguridad durante las operaciones de elevación y elevación, sirviendo como un componente central para maquinaria de construcción, logística portuaria y equipos de elevación de ingeniería marina, y cumple con las demandas de operación de alta frecuencia a largo plazo de varias máquinas de elevación medianas y pesadas.
