Tornillo de avance de precisión tipo T de acero inoxidable dúplex 2205 resistente a la corrosión, tornillo de transmisión resistente al desgaste de alta carga

1. Descripción

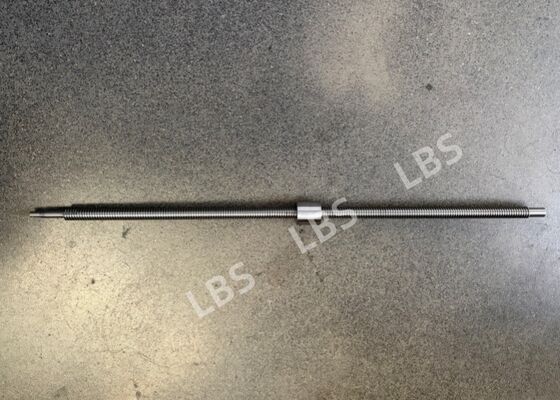

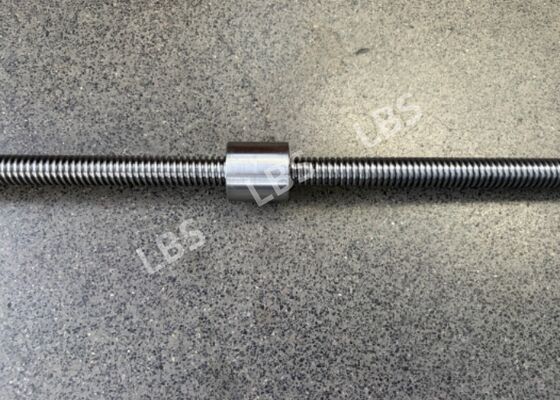

Este tornillo de avance tipo T está hecho de acero inoxidable 2205, número de pieza: 26MD01-M403-002. Su especificación de rosca es Tr20×4 con clase de precisión 7e. Es un componente de transmisión de precisión Clase B con un peso de pieza única de 1.957 kg. La materia prima es acero inoxidable dúplex 2205, sometido a tratamiento de solución a 1020–1100°C seguido de un rápido enfriamiento con agua, lo que proporciona alta resistencia y una excelente resistencia a la corrosión.

Fabricado estrictamente según la precisión de rosca trapezoidal 7e, el componente presenta tolerancias geométricas estrictamente controladas para las secciones del eje. Las tolerancias dimensionales no especificadas cumplen con GB/T1804-m, y las tolerancias geométricas no especificadas cumplen con GB/T1184-H. Los bordes afilados se redondean y se eliminan las rebabas. Todas las dimensiones no marcadas se refieren al modelo 3D. La longitud total es de 847 mm, integrada con múltiples segmentos de eje de ajuste de precisión, chavetero y rosca de conexión M12×1.5. Permite una transmisión lineal suave y es adecuado para mecanismos de transmisión de empuje-tirón y elevación recíprocos en condiciones corrosivas severas.

2. Parámetro

3. Ventaja

(1) Propiedad Superior del Material: Acero inoxidable dúplex 2205 con tratamiento térmico de solución. Resistente a la corrosión por picaduras, corrosión en rendijas y corrosión bajo tensión. Su resistencia es mucho mayor que la del acero inoxidable ordinario 304/316, combinando resistencia a la corrosión y alta resistencia mecánica.

(2) Transmisión de Precisión: Rosca trapezoidal Tr20×4 mecanizada a alta precisión grado 7e. Presenta transmisión suave y buen rendimiento de autobloqueo. El estricto control de tolerancias geométricas garantiza una pequeña holgura de transmisión y una precisión de posicionamiento estable.

(3) Estructura Integrada de Precisión: Mecanizado integrado de diámetros de ajuste multisección, chavetero y rosca de conexión. Alta coaxialidad y perpendicularidad, rugosidad superficial hasta Ra1.6 para una excelente compatibilidad de montaje.

(4) Proceso de Fabricación Fiable: Bordes afilados desbarbados y redondeados, sistema de tolerancias estandarizado. Componente de precisión Clase B, bajo desgaste durante el movimiento recíproco a largo plazo y vida útil prolongada.

4. Aplicación

Ideal para ingeniería marina, equipos de elevación en alta mar, desalinización de agua de mar, entornos químicos corrosivos, actuadores de elevación y empuje-tirón en plataformas marinas. También aplicable para actuación de válvulas, transmisión lineal submarina y maquinaria de elevación anticorrosión en condiciones altamente corrosivas. Puede operar de manera estable a largo plazo en entornos corrosivos que contienen cloruro y húmedos.
