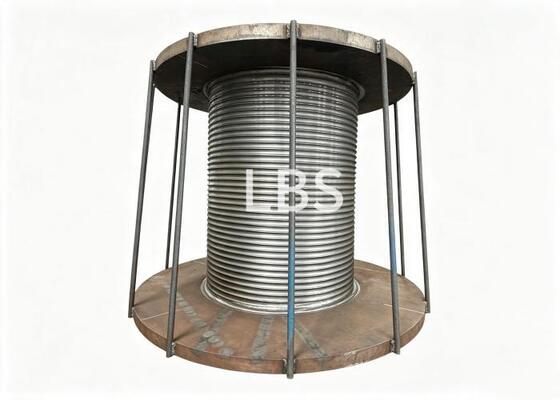

Q355D Conjunto de tambor de acero de aleación modelo G1370L para levantar

1Descripción

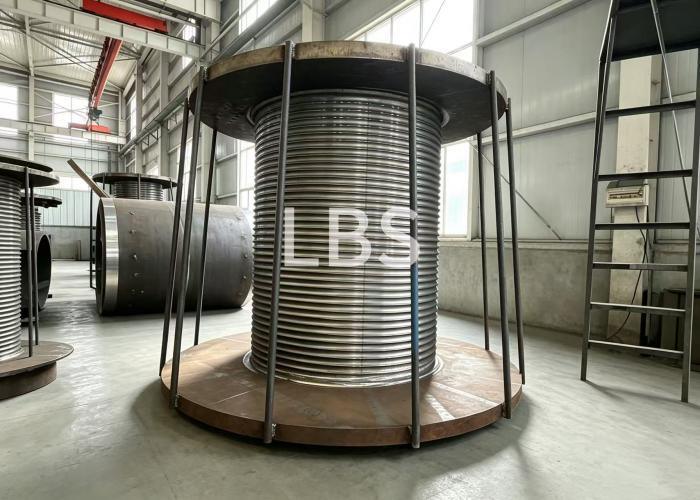

Este conjunto de tambor de cabrestante es un componente estructural de núcleo soldado para sistemas de elevación de grúas de torre, especialmente diseñado para el enrollamiento de cuerda de alambre de acero Lebus de ranura de doble línea.Se compone de un conjunto de soldadura por barril, placas de extremo izquierdo/derecho, placas de costillas, placas de guía de cuerda, placas de prensado de cuerda, placas de deflexión y accesorios de sujeción estándar.

Toda la pieza adopta un tratamiento anticorrosión de disparo completo, todas las costuras de soldadura pasan la detección de defectos ultrasónicos,y la ranura de la cuerda se somete a un mecanizado de precisión para garantizar un enrollamiento suave de la cuerda de alambre y una larga vida útilEl peso final total estimado es de 9 toneladas.

2. Parámetros

3- Ventajas

(1)Mecanizado de doble ranura Lebus de precisión

Ángulo de hélice de 60 ° a la izquierda, tamaño de tono preciso; los bordes afilados de las ranuras de la cuerda están chanfrados y redondeados para eliminar la abrasión de la cuerda de alambre, sin atascos durante el roscado.

(2) Soldadura estricta e inspección de calidad

No se permiten defectos de soldadura (fuga, soldadura virtual) después del ensamblaje del barril; todas las soldaduras completan la detección de defectos por ultrasonidos conforme a la norma JB/T 10559-2018 Clase I.

(3)Diseño estructural de alta resistencia

Las partes estructurales principales utilizan acero de alta resistencia a baja temperatura Q355D, combinado con pernos de rosca completa de grado 8.8/10.9 y rellenos de resorte de 65Mn, fuerte capacidad de carga y estabilidad estructural.

(4) Gran capacidad de cuerda

8 capas de enrollamiento, longitud máxima de almacenamiento de cuerda de hasta 1600 m, adecuado para las condiciones de trabajo de grúas de torre de gran altura.

4.Aplicaciones

Este tambor de cuerda Lebus G1370L de trabajo pesado sirve como el componente de elevación principal para equipos de ingeniería marina y investigación científica marina,ampliamente aplicable a escenarios profesionales de explotación marítima, incluida la explotación de petróleo y gas en alta mar, exploración de recursos en aguas profundas, explotación de buques de investigación científica marina, construcción de energía eólica marina y construcción de ingeniería de islas y arrecifes.Se adapta perfectamente a condiciones de trabajo tales como elevación de equipos pesados en aguas profundas, el retraso y la liberación de equipos de detección y muestreo submarinos, el levantamiento de módulos de plataformas petroleras en alta mar, la colocación de tuberías de ingeniería marina y la operación de salvamento.se aplica a las operaciones de elevación auxiliar en aguas costeras y de alta mar para el seguimiento del medio ambiente marino, estudio geológico de los fondos marinos y mantenimiento de instalaciones en alta mar.

Adoptó el material de acero a baja temperatura Q355D y se sometió a un tratamiento anticorrosivo completo, incluida la resistencia a los aerosol salinos y la resistencia a la corrosión atmosférica marina,el tambor puede funcionar de manera estable en ambientes marinos duros, como la alta humedad, fuerte niebla de sal, baja temperatura, impacto de olas fuertes y atmósfera polvorienta en alta mar.tareas de retracción y atraque de equipos de exploración de aguas profundas, accesorios de perforación de petróleo y gas, piezas estructurales de ingeniería naval y instalaciones especiales de investigación científica.
