Personalizado Q355b Material Cables de cable de alambre de cuerda tambor para grúa elevadora con eje
Resumen del tambor Wich
El papel del tambor del cabrestante es principalmente transferir la velocidad y el par del motor a través del husillo a la velocidad lineal de la cuerda de alambre alrededor de él, con el fin de levantar y bajar el objeto.
De acuerdo con los diferentes procesos de fabricación, la estructura del tambor del elevador se puede dividir en tipo mixto de fundición-soldadura (rueda de soporte para la fundición, tambor para la soldadura) y tipo de soldadura.
Parámetros técnicos y aplicación:
| No, no. |
Diámetro del alambre (mm): |
Rotación Dirección |
Tambor principal
Diámetro (mm) |
longitud del tambor principal ((mm) |
Aplicación |
| 1 |
8 10 13 |
Es la izquierda.Mano derecha |
430 |
763 |
El cabrestante de la plataforma de cambio de aceite,
Víncula de remolque
Grúa de torre |
| 2 |
13 18 20 |
Es la izquierda.Mano derecha |
623 |
1144 |
El cabrestante de ingeniería,
Vínculo de elevación, grúa. |
| 3 |
22 25 26 |
Mano izquierda, mano derecha. |
730 |
1220 |
La plataforma de renovación de petróleo,
Torbellino de leña |
| 4 |
18 22 32 |
Es la izquierda.Mano derecha |
670 |
1240 |
Vínculas de perforación, máquinas de tiro |
| 5 |
28 32 36 40 |
Es la izquierda.Mano derecha |
560 |
630 |
En el caso de las máquinas de perforación, el cabrestante giratorio
Equipo de elevación |
| 6 |
26 28 32 45 |
Es la izquierda.Mano derecha |
760 1146 |
1970 1765 |
Crane en alta mar,
grúa marina,Víncula de amarre
|
Batería y eje de batería:
Diámetro del tambor no inferior a 19 veces el diámetro de la cuerda de alambre.
La pared del tambor puede soportar la fuerza apretada de la cuerda de alambre; el lado puede soportar la fuerza lateral producida por la cuerda de alambre.
La distancia entre la placa lateral periférica del tambor y la cuerda de rodadura más externa no será inferior al doble del diámetro de la cuerda de alambre.
Material del producto:
Acero aleado, acero fundido, aluminio, todo tipo de acero de alta resistencia Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, etc.
Las normas de materiales: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...
Sociedades de clasificación certificadas: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...
Aplicación del producto
1. Máquinas para grúas: elevadora de puentes, grúa torre, grúa de guarnición, grúa de engranaje
2Industria petrolera: plataforma de perforación de petróleo, elevadora de tractores de petróleo, plataforma de reestructuración de petróleo, cabrestante de la unidad de bombeo montado en remolque, cabrestante de leña, etc.
3. Máquinas marinas en alta mar: cabrestante de grúa de petróleo en alta mar, cabrestante de amarre, cabrestante de tracción, cabrestante de montaje, cabrestante de anclaje, cabrestante hidrológico
4Las máquinas de construcción: cabrestante de limpieza de paredes, elevador de cuerda, cabrestante
5. cabrestante de minería: cabrestante de despacho, cabrestante de propulsión, cabrestante de hundimiento, etc.
6- Máquinas de ingeniería: cables, grúas de torre, máquinas de empilado, cables hidráulicos
Productoventaja:

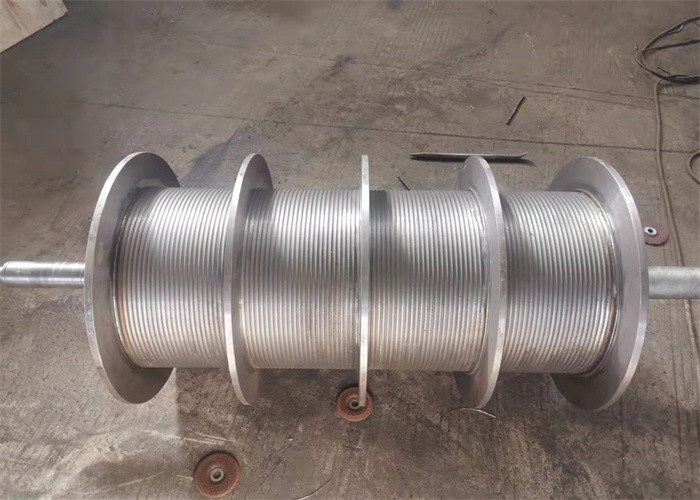

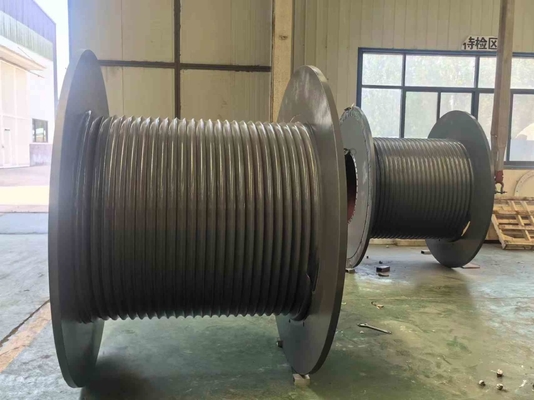

LBS tambor ranurado, resuelto el problema de la cuerda de alambre enrollado.
En comparación con el tambor de ranura sin cuerdas ordinario (liso) y el tambor de ranura de cuerda helicoidal, el ranura de cuerda LBS tiene ventajas obvias en el enrollado de cuerda de alambre de múltiples capas,El sistema especial de ranuras LBS hace que la bobina de cuerda de alambre sea suave, y la carga de cada capa distribuida de manera uniforme, prolongar la vida útil de la cuerda, reducir el daño de la cuerda de alambre, mejora la seguridad del funcionamiento del equipo,y reduce el problema de los equipos mecánicos apagado para cambiar la cuerda.
Condiciones de funcionamiento de la ranura Lebus
1Las bridas del tambor deberán estar perpendiculares a la pared del tambor en todas las condiciones, incluso bajo carga.
2La cuerda debe mantenerse tensa durante el proceso de enrollado para que la cuerda se aplaste contra la pared de la ranura.En general, se recomienda que la tensión de la cuerda sea de al menos el 2% de tensión de ruptura o el 10% de carga de trabajo..
3El rango de ángulo de la flota no debe generalmente ser superior a 1,5 grados y no inferior a 0,25 grados.
4Cuando la cuerda de alambre liberada del tambor va alrededor de la gavilla, el centro de la gavilla debe estar sobre el centro del tambor.
5La cuerda debe mantenerse redonda, no suelta, incluso bajo la carga máxima.
6La cuerda debe ser una estructura anti-rotación.
7.Pls medir el cambio de diámetro de la cuerda bajo diferentes cargas.
