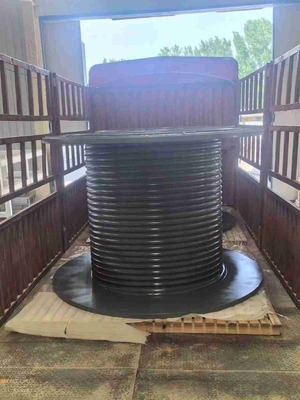

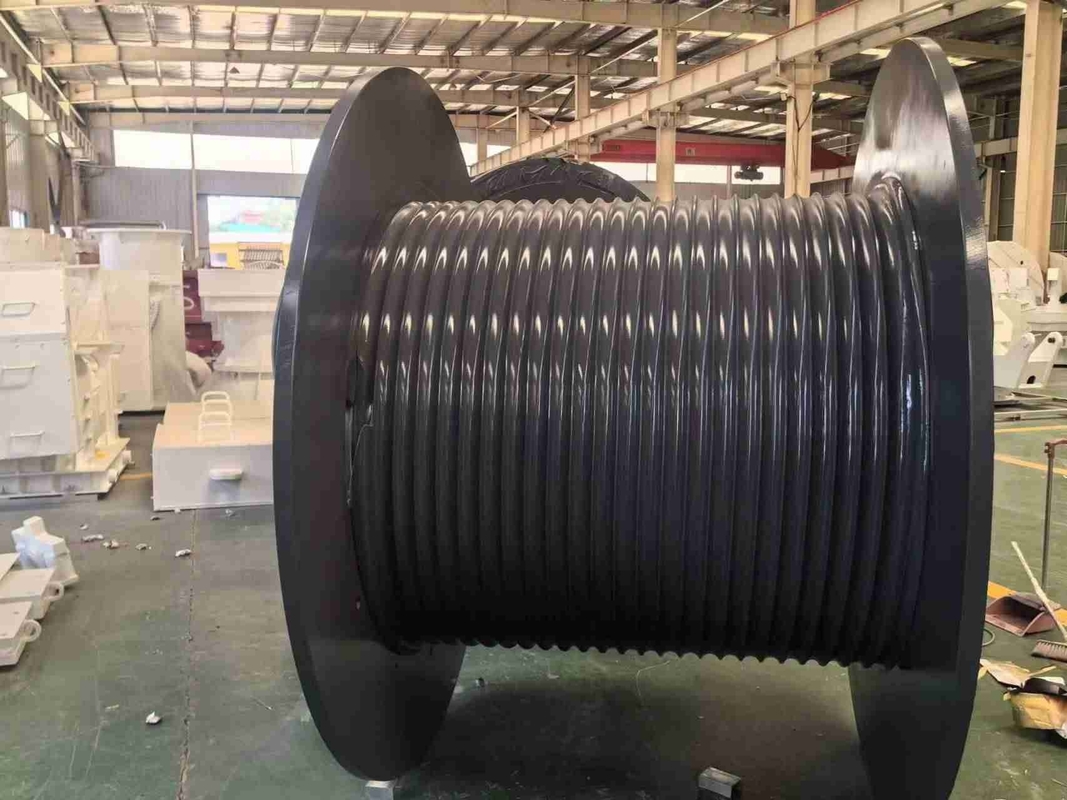

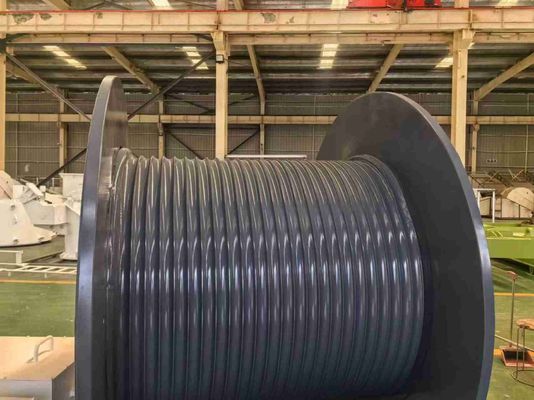

Tambor de acero Q355d de 300 m para enrollar cable, componentes principales de la grúa torre
Introducción del producto
Material del tambor del cabrestante con ranuras: acero al carbono, acero aleado, acero inoxidable, aluminio, acero de alta resistencia, etc.
Normas de materiales: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura ambiente: -40 ° C a +45 ° C
Temperatura ambiente de almacenamiento: -40 ° C a +50 ° C
Tipo de ranura del tambor: Ranuras en espiral o ranuras Lebus
La dirección de rotación del tambor: Izquierda o Derecha
Método de procesamiento: Trabajo a máquina
Diámetro del cable de acero: 3 MM ~ 100 MM
Equipo de procesamiento: Centro de mecanizado CNC
Parámetros técnicos y aplicación:
| No: | Diámetro del cable (mm): | Rotación dirección | Tambor principal
diámetro (mm) | Longitud del tambor principal (mm) | Aplicación |
| 1 | 8 10 13 | Izquierda,Derecha | 430 | 763 | El cabrestante de la plataforma de reacondicionamiento de pozos,
Cabrestante de remolque
Grúa torre |
| 2 | 13 18 20 | Izquierda,Derecha | 623 | 1144 | Cabrestante de ingeniería,
Cabrestante de elevación, grúa sobre orugas |
| 3 | 22 25 26 | Izquierda, Derecha | 730 | 1220 | Plataforma de reacondicionamiento de pozos,
Cabrestante de registro |
| 4 | 18 22 32 | Izquierda,Derecha | 670 | 1240 | Cabrestante de plataforma de perforación, aparejos |
| 5 | 28 32 36 40 | Izquierda,Derecha | 560 | 630 | Cabrestante de plataforma de perforación rotatoria,
Equipo de elevación |
| 6 | 26 28 32 45 | Izquierda,Derecha | 760 1146 | 1970 1765 | Grúa offshore,
Grúa marina,Cabrestante de amarre |
Las características de las ranuras
1. Tiene una ranura específica para hacer que el cable de acero se enrolle de forma ordenada y con una resistencia uniforme en cada capa.
2. Se pueden calcular las fuerzas exactas que la cuerda impone sobre el tambor.
3. El enrollado está totalmente bajo control, lo que evita que las capas inferiores sean aplastadas o pellizcadas por las capas superiores
4. Con la ranura, la ranura continua en el tambor es paralela a la brida, excepto por dos puntos de cruce en cada revolución donde la ranura se mueve a través del tambor media pasada para dar un paso de tracción de movimiento para cada paso.
Ventajas de las ranuras LEBUS
La ranura de cuerda de doble plegado hace que el enrollado del cable de acero sea suave, la carga se distribuye uniformemente entre cada capa, la práctica ha demostrado que esta tecnología prolonga en gran medida la vida útil del cable de acero, los datos muestran que puede prolongar la vida útil del cable de acero en más del 500%, reducir el daño del cable de acero, mejorar la seguridad y reducir el tiempo de inactividad del equipo mecánico para el reemplazo de la cuerda.
Los tambores ranurados LBS pueden ayudar a resolver el problema del enrollado del cable de acero.
En comparación con el tambor de ranura sin cable (liso) ordinario y el tambor de ranura de cuerda helicoidal, la ranura de cuerda LBS tiene ventajas obvias en el enrollado de cable de acero multicapa, el sistema de ranura especial LBS hace que el enrollado del cable de acero sea suave y la carga de cada capa se distribuya uniformemente, prolonga la vida útil de la cuerda, reduce el daño del cable de acero, mejora la seguridad del funcionamiento del equipo y reduce el problema de la parada del equipo mecánico para cambiar la cuerda.
Aplicación del producto:
1. Maquinaria de grúas: La máquina de elevación de puentes, grúa torre, grúa de pórtico, cabrestante de grúa sobre orugas
2. La industria petrolera: Plataforma de perforación petrolera, polipasto de tractor petrolero, plataforma de reacondicionamiento de pozos petroleros, cabrestante de unidad de bombeo montada en remolque, cabrestante de registro, etc.
3. Maquinaria marina offshore: Cabrestante de grúa petrolera offshore, cabrestante de amarre, cabrestante de tracción, cabrestante para transporte de personal, cabrestante de anclaje, cabrestante hidrológico
4. La maquinaria de construcción: Cabrestante de limpieza de paredes de edificios, polipasto de enrollado, cabrestante
5. Cabrestante de minería: Cabrestante de despacho, cabrestante de tracción de propulsores, cabrestante de hundimiento, etc.
6. Maquinaria de ingeniería: Cabrestante de cable, grúa torre, máquina de pilotes, cabrestante hidráulico
Productoventaja:
Tambor ranurado LBS, resolvió el problema del enrollado del cable de acero.
En comparación con el tambor de ranura sin cable (liso) ordinario y el tambor de ranura de cuerda helicoidal, la ranura de cuerda LBS tiene ventajas obvias en el enrollado de cable de acero multicapa, el sistema de ranura especial LBS hace que el enrollado del cable de acero sea suave y la carga de cada capa se distribuya uniformemente, prolonga la vida útil de la cuerda, reduce el daño del cable de acero, mejora la seguridad del funcionamiento del equipo y reduce el problema de la parada del equipo mecánico para cambiar la cuerda.
Condiciones de servicio de la ranura Lebus
1. Las bridas del tambor deben ser perpendiculares a la pared del tambor en cualquier condición, incluso bajo carga.
2. La cuerda debe mantenerse bajo tensión en el proceso de enrollado para que la cuerda se aplaste contra la pared de la ranura. Cuando el enrollado no pueda cumplir con esta condición, se debe usar un rodillo de presión. Generalmente se recomienda que la tensión de la cuerda sea al menos el 2% de la tensión de rotura o el 10% de la carga de trabajo.
3. El rango del ángulo de la flota generalmente nunca debe ser superior a 1,5 grados y no inferior a 0,25 grados.
4. Cuando el cable de acero liberado del tambor rodea la polea, el centro de la polea debe estar sobre el centro del tambor.
5. La cuerda debe mantenerse redonda, no suelta, incluso bajo la carga máxima.
6. La cuerda debe ser de estructura anti-rotación.
7. Por favor, mida el cambio del diámetro de la cuerda bajo diferentes cargas.
